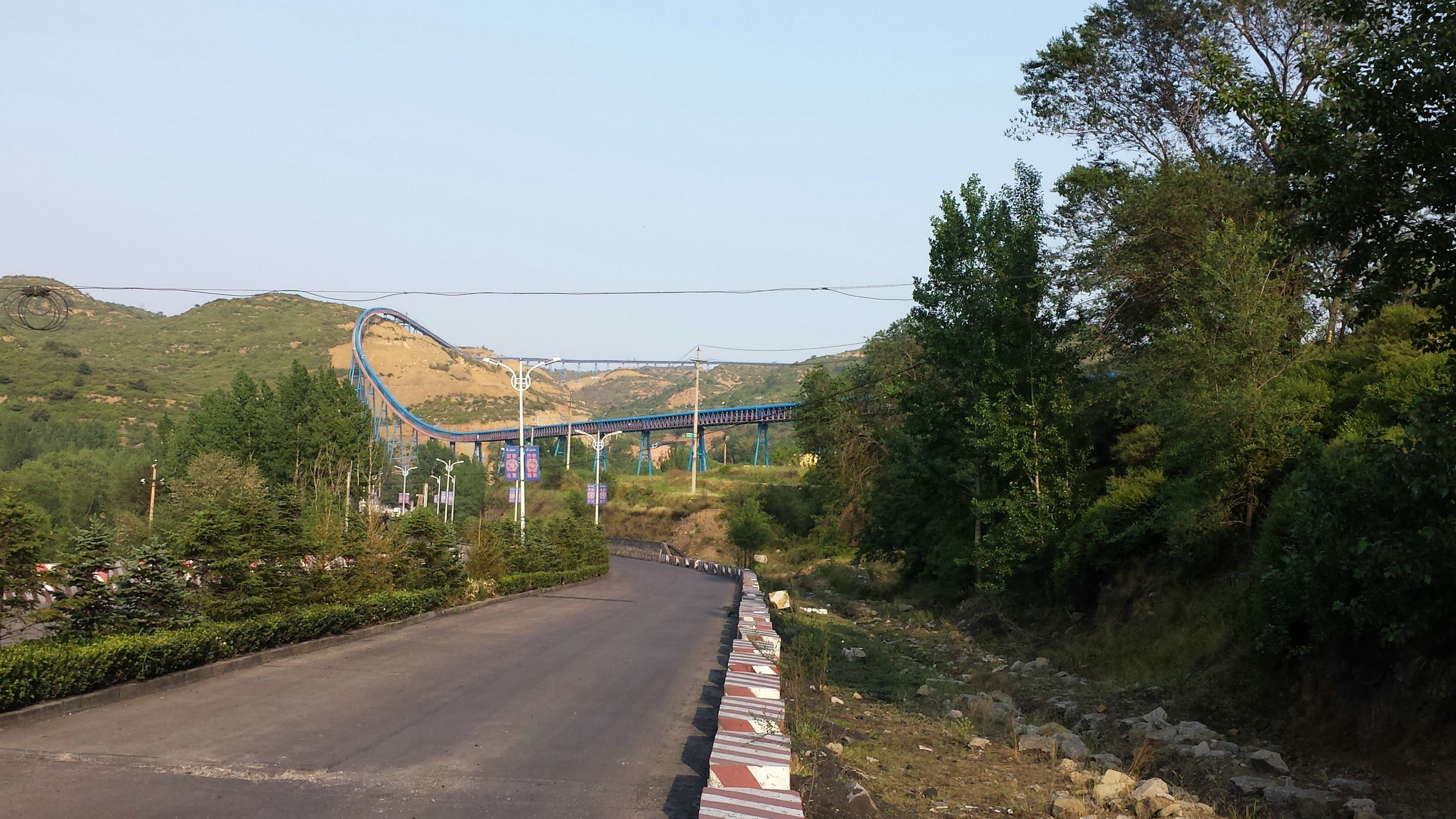

阳泉燕龛煤矿管带机项目电气控制系统共设置一条管带机二条皮带机，全长约为8.282 公里，管带机起点为燕龛煤矿筒仓，筒仓有4 个受料点，采用给料机均匀给料，另有一条皇后至燕龛管带机直接给料；管带机终点位于山西省阳泉市三都村以南华佳货运站内，下游为一条纵贯华佳货运站的卸料皮带机。
输煤系统管状带式输送机额定输送能力按1000t/h 设计。管带机管径为400mm，带速为4.0m/s，提升高度-172.488米，驱动方式采用的是头2为2，电机功率为4X1250KW。
PLC 系统是以可编程序控制器（PLC）、工控软件为核心，结合PC 控制技术和基于视窗技术的图形化功能块组态软件而组成的自动控制系统。在具有开放式结构的通讯网络上，包括：操作员站、控制和数据采集系统、通讯系统、外设及有关的硬件和软件等。系统应采用开放的高速通讯网络；采用机架模块化结构设计；卡件带电插拔，即插即用、自动识别系统硬件，操作维护不必停车，系统实现真正的在线扩展。具有设备自诊断功能，能够分析模块/通道等设备的故障，一旦任何硬件出现故障，画面即显示报警。
PLC 控制站（柜）主要由可编程序控制器(PLC)、I/O 模件、通讯组件、电源单元等硬件按照冗余配置构成，安装在标准的机柜内，包括完成控制功能和I/O 监视功能的全部硬件和软件，用于完成连续的、离散的、顺序的控制及数据采集等功能。控制处理器PLC 执行控制功能，I/O 接口模件处理现场输入/输出信号。为了保证系统的稳定性、先进性。控制器采用硬件热冗余系统，即处理器冗余、通讯冗余、电源模块冗余；为了使处理器工作稳定可靠，通讯卡件、冗余卡件需要独立存在使用，并配置相应的冗余管理软件。

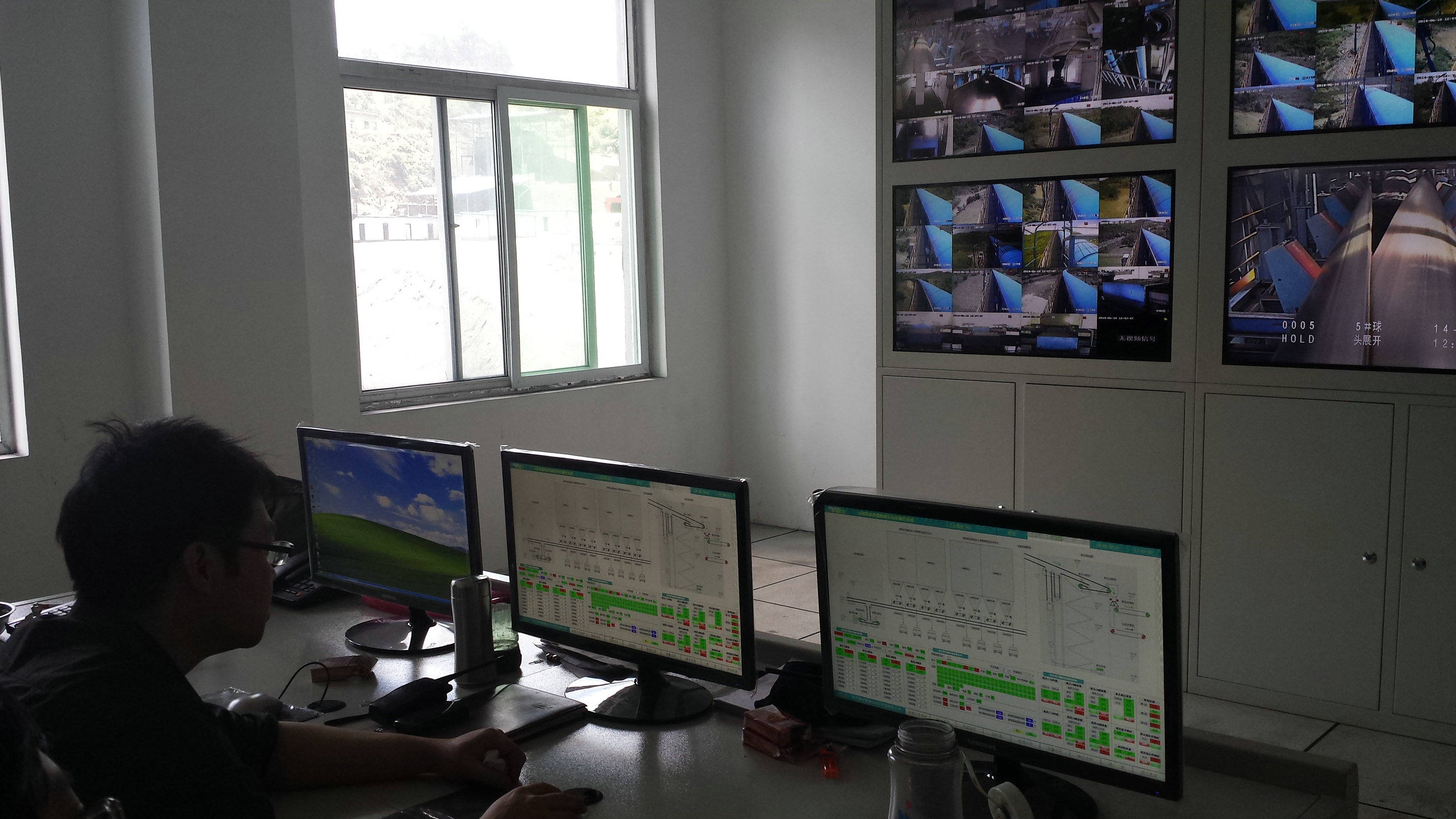

本控制系统触摸屏采用德国西门子10寸彩色屏；控制部分采用德国西门子s7-400H冗余系列PLC，安全可靠；上位机控制系采用德国西门子wincc 组态软件，画面生动直观、操作简单易学、实现对煤贮运系统的整个工艺流程进行集中控制管理。
本视频集控系统摄像头、硬盘录像机采用国内知名品牌—海康威视，矩阵及键盘采用美国英飞拓产品，电视墙显示器采用三星46寸LED显示器。 |
