| 尼日利亚Obajana水泥厂F43-S01曲线矿山胶带输送机控制系统 |
|

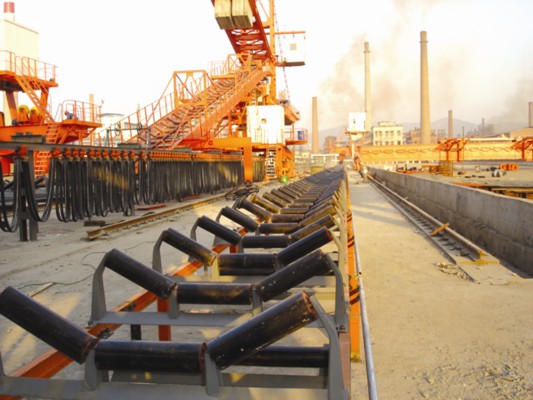

 尼日利亚Obajana矿山曲线皮带机全长7754.239米，驱动采用西门子三台545KW变频调速电机头部驱动，变频器为西门子S120 545KW四象限变频调速器，系统控制由一套PLC系统进行控制。
系统采用上位机+主控PLC+远程I/O的模式控制，PLC与变频器通讯采用PROFIBUS DP ，PLC系统采用AB 1756系统，CPU采用双机热备冗余配置，一旦运行中的主CPU发生故障，后备CPU便自动地接过控制权，在切换过程中不会出现程序跳变或数据丢失，此切换过程在操作站上报警，从而有效地保证系统连续稳定的运行。PLC在机头设主站柜一台，在机尾设从站柜一台，主从站之间采用光纤连接的CONTROLLNET通讯方式。皮带机保护采用Dupline现场总线系统。控制柜电气线路简洁明了，组态画面动态美观，实时工作数据一目了然，报警信息清晰明了，系统运行状态实时把控和记录，大大降低了系统的维护和检修难度，操作非常方便。
|
|
| |
|
