| 霍州煤电集团辛置洗煤厂排矸管状带式输送机电控系统 |
|

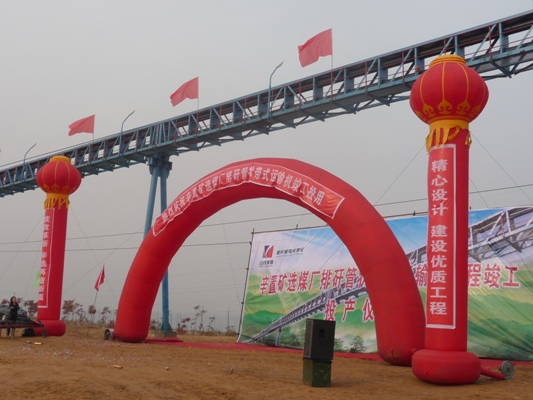

 霍州煤电集团辛置矿洗煤厂排矸管状带式输送机全长1074米，提升高度85.8米，输送量为300吨/小时，带速为1.6米/秒，驱动方式为头尾部各一台200KW电机驱动，启动方式为直接启动，机头机尾各一台PLC控制柜对低压启动柜进行控制，集控室上位机对头尾PLC控制实行集中控制。机头动力及控制电源为6KV/380V 630KVA专用变压器供电，机尾动力及控制电源为洗煤厂二车间1000KVA变压器供电。管带机沿线布置有单侧走道，方便人员进行日常维护检修，在走道的中部设有1个控制信号中继箱，全线配备10个视屏监控摄像头，3个视屏控制箱及检修电源。管带机机头机尾分设轻重跑偏、打滑、料流检测、撕裂及拉绳开关等等联锁保护装置，为管带机安全运行提供可靠保障。
集中控制系统主要由机头机尾西门子S7-200系列可编程控制器和上位机组态系统力控Forcecontrol 6.1进行集中控制，通过模拟量、数字量模块对现场各种联锁信号实时采集，在PLC控制器内进行运算处理和逻辑控制，然后快速，准确的输出控制响应，使系统安全稳定的运行。由于采用了PLC可编程控制器进行集中控制，上位机作为工作数据显示及设定，控制柜电气线路简洁明了，组态画面动态美观，实时工作数据一目了然，报警信息清晰明了，系统运行状态实时把控，大大降低了系统的维护和检修难度，操作非常方便。 |
|
| |
|
