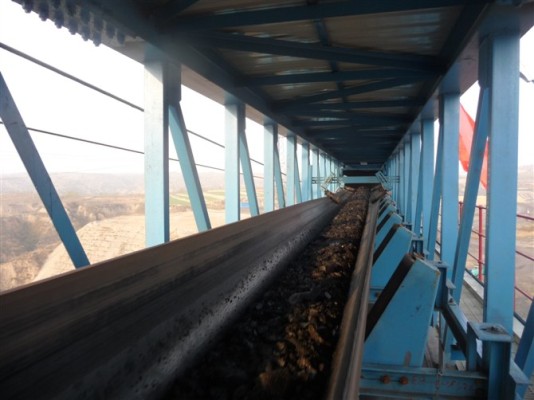

本管带机全长1027米，设计带速3.15米/秒，用于输送原煤。管带机为三台380V 200KW电机共同驱动，驱动部分由电机＋联轴器＋减速器＋逆止器＋制动器组成，三台电机分别由三台ABB800变频器驱动，其中2台电机为刚性链接，1台柔性链接共同拖动管带机，三台变频器采用光纤同步方式实现三台电机驱动时的力矩同步。本系统对皮带机的控制提供整体控制与操作运行平台，本系统采用西门子S7-300PLC，上位机采用研祥工控机，上位软件采用西门子Wincc，上位机与工控机通讯方式为TCP/IP工业以太网。
